型材類數控鉆攻中心4505型
更新時間：2024-01-18 18:15:39
產品型號：BOSM-4505
瀏覽次數：7452
產品描述：博斯曼型材數控鉆銑床4505型主要用于線性材料寬度在有效范圍內工件的高效鉆孔攻絲銑削加工。
可在單質材料零件及復合材料上實現鉆通孔、盲孔、銑面、銑槽。
產品詳情

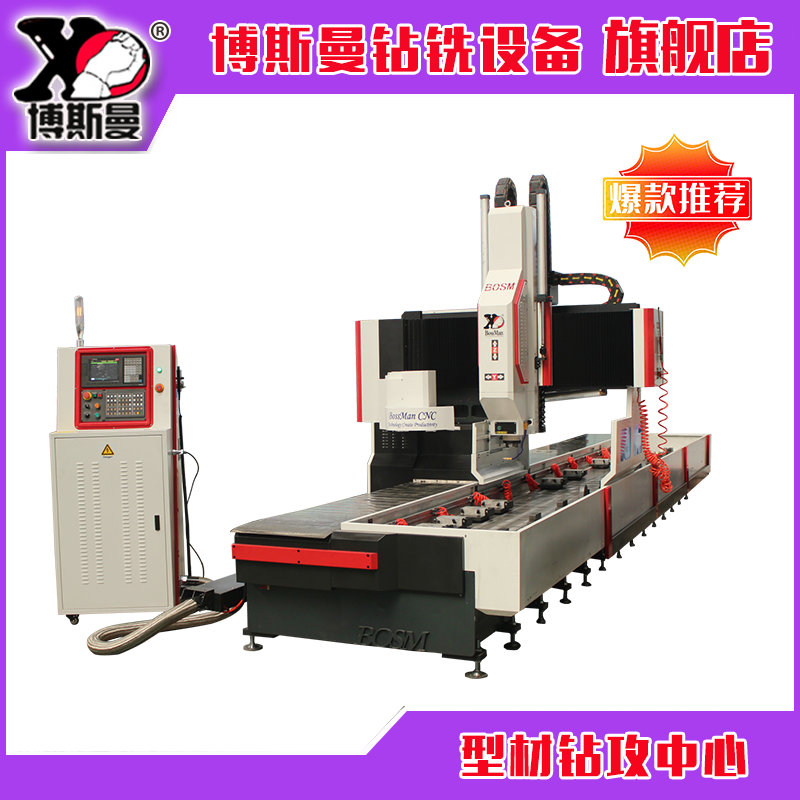

博斯曼型材數控鉆銑床4505型設備主要有床身工作臺、移動式立柱、移動滑鞍、鉆銑削動力頭、自動潤滑裝置及防護裝置、循環冷卻裝置、數字控制系統、電氣系統等所組成。滾動直線導軌副支撐和導向、滾珠絲杠驅動，機床具有較高的定位精度和重復定位精度。
主要應用于寬度500mm，長度2600mm內的工件的鉆銑攻加工，博斯曼型材數控鉆銑床4505型上下料方便，工作臺標配可一鍵裝夾的工裝氣缸，配有6把斗笠式刀庫，使得加工更加自動化。尤其適用于方管類工件鉆銑攻加工，紡織機械配件類鉆銑攻加工，鋁型材類鉆銑攻加工。
鉆削動力頭采用專用伺服主軸電機，通過齒形同步帶帶動專用精密主軸，實現了變頻無級變速，進給為伺服電機和滾珠絲杠驅動。X、Y軸能夠聯動，采用了半閉環控制，能夠?qū)崿F(xiàn)直線、圓弧插補功能。主軸端為BT40錐孔裝夾鉆頭或銑刀，精度更高，實現高速切削，配置氣動換刀功能，同時也配有斗笠式刀庫，刀庫容量6支，刀具更換更輕松，解脫人力加工自動化程度高。
全數字?jǐn)?shù)控控制系統：
具備了斷屑功能，可在人機界面上設定斷屑時間和斷屑周期。具備提刀功能，可在人機界面上設定提刀高度，鉆削到此高度時，鉆頭快速提起至工件上方，然后甩屑，再快進至鉆削面并自動轉換為工進。集中式操作控制箱及手持單元，采用數控系統，并配有USB接口和LCD液晶顯示屏。為方便編程、存儲、顯示和通訊，操作界面具有人機對話、誤差補償、自動報警等功能。設備具備加工前孔位預演和復檢功能，操作十分方便。
